당사 미니 굴삭기 제품의 상세 설계 소개
저희 미니 굴삭기 제품은 초기 설계 이후 여러 차례 개선을 거쳤습니다.
————이 18톤 굴삭기를 예로 들어 자세히 소개하겠습니다.

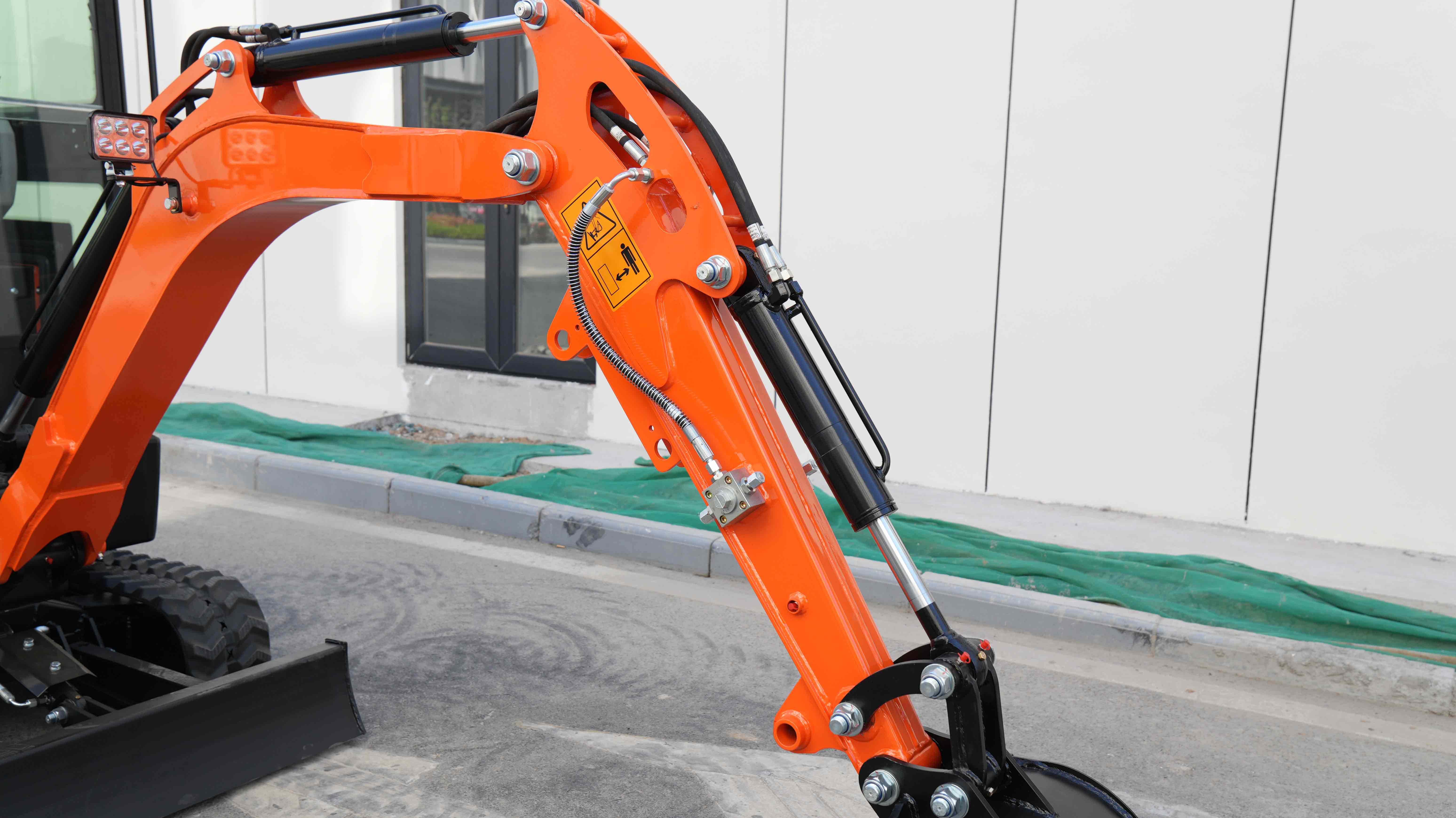

굴삭기의 작업 장비는 붐, 암, 버킷으로 구성되며, 이는 동력 전달과 작업 정밀도에 매우 중요합니다. 붐은 고강도 내마모성 강재로 용접되었으며, 박스형 주 구조에 내부 보강 리브를 적용하여 굽힘 저항성을 향상시켰습니다. 연결 부위의 부싱에는 오일 함침 베어링이 사용되었고, 방진 씰이 장착되어 모래와 먼지의 유입을 효과적으로 차단하여 수명을 연장합니다. 암과 붐을 연결하는 핀은 고주파 담금질 열처리를 통해 HRC55 이상의 경도를 달성했으며, 이중 밀봉 구조를 통해 고하중 조건에서도 안정성을 보장합니다. 버킷은 특정 작업 조건에 맞춰 맞춤 제작되었습니다. 버킷 이빨은 고망간강으로 단조되었으며, 둥글고 날카로운 끝부분으로 굴착 저항을 줄였습니다. 버킷 내부에는 미끄럼 방지 질감이 있는 내마모성 플레이트를 적용하여 적재 효율을 높였습니다. 또한 모든 모서리는 둥글게 처리하여 충돌로 인한 변형을 최소화했습니다. 차세대 모델인 본 제품은 로봇 암의 폭을 넓혀 안정성과 기동성을 향상시켰습니다.

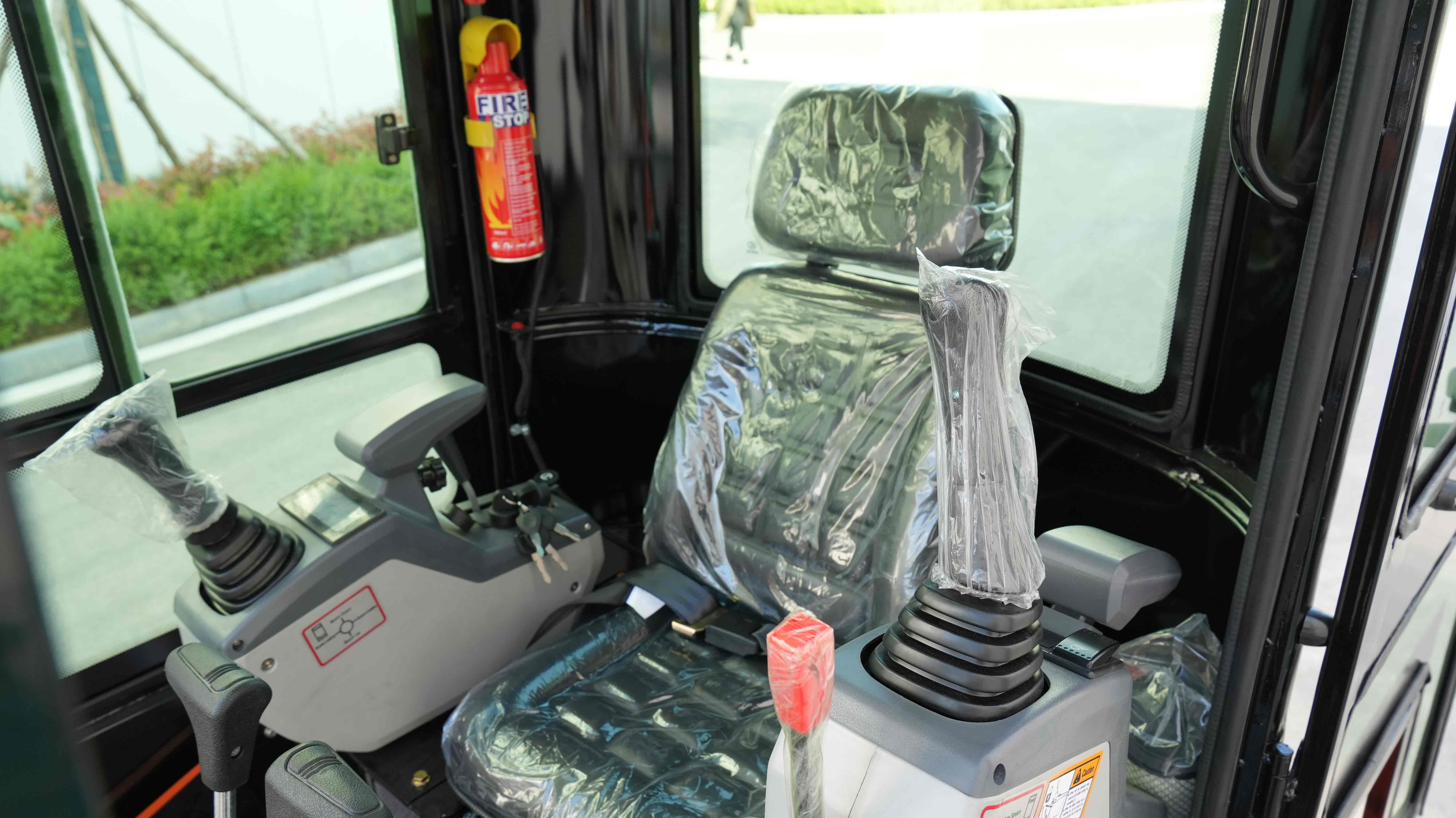

운전석은 운전자의 편안함과 안전을 최우선으로 고려하여 설계되었습니다. 서스펜션 시트는 다단계 각도 조절 기능과 허리 지지대를 갖추어 진동을 효과적으로 흡수합니다. 조작 레버는 인체공학적인 곡선 디자인에 미끄럼 방지 고무 그립과 손가락 홈을 적용하여 가볍고 정밀한 조작이 가능합니다. 계기판은 밝기 자동 조절 기능이 있는 완전 액정 디스플레이(LCD)로, 주요 정보가 강조 표시되어 쉽게 읽을 수 있습니다. 다기능 스티어링 휠에는 제어 버튼이 통합되어 있어 운전자는 아래를 내려다보지 않고도 주행 속도를 조절하거나 경고음을 작동시킬 수 있어 효율성을 높였습니다. 운전석을 둘러싼 강화 유리창은 시야 확보에 탁월하며, 강한 햇빛 아래에서도 선명한 시야를 확보할 수 있도록 눈부심 방지 코팅 처리되어 있습니다.

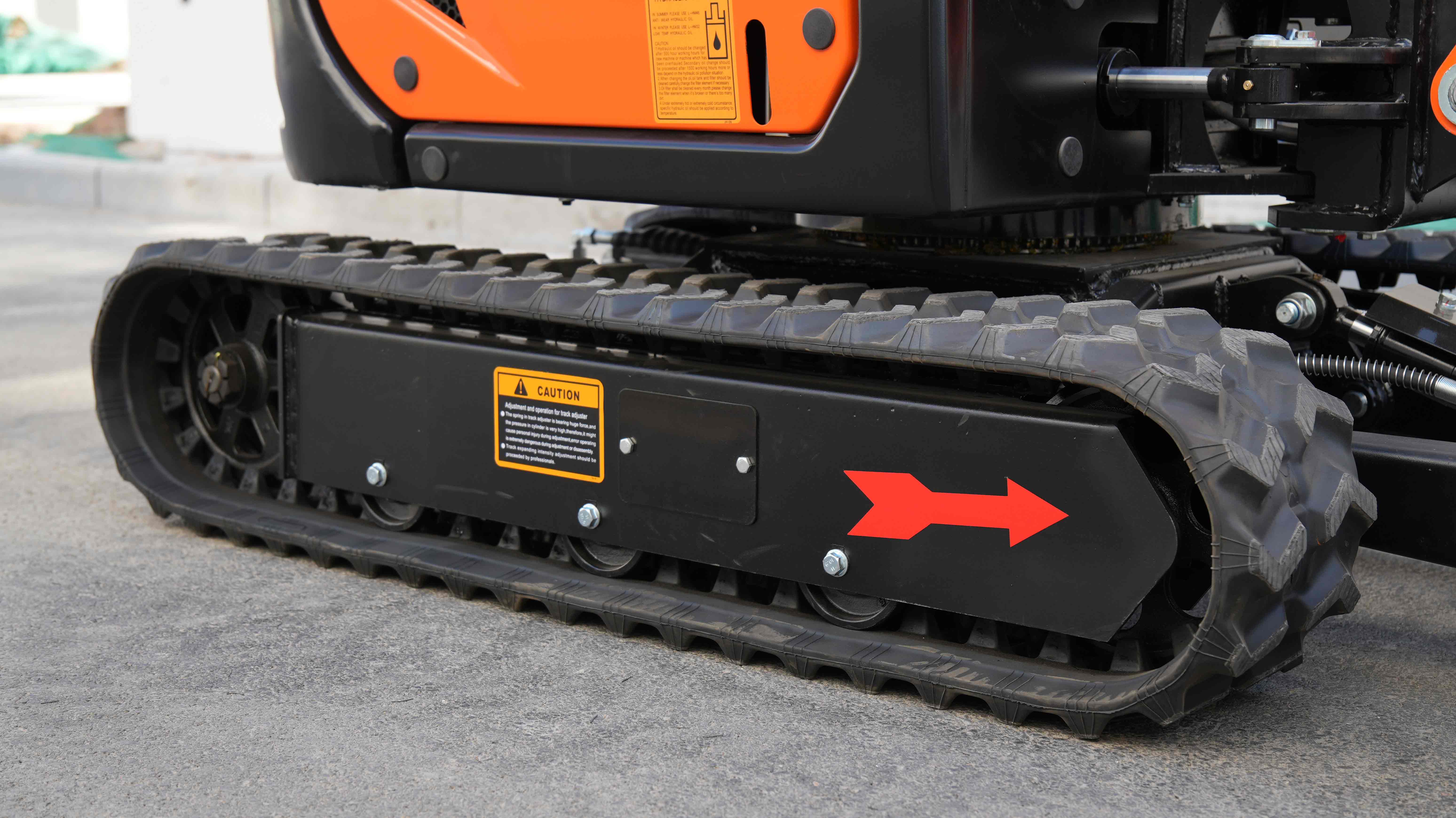

궤도 시스템은 안정성과 기동성의 균형을 제공합니다. 궤도 패드는 고강도 합금으로 제작되었으며 미끄럼 방지 톱니가 있어 험준한 지형에서도 강력한 접지력을 제공합니다. 궤도 이음매에는 완충 고무 쿠션이 장착되어 주행 소음과 진동을 줄여줍니다. 유압식 장력 조절 장치는 지형 조건에 따라 궤도 장력을 자동으로 조절하여 원활한 작동과 궤도 수명 연장을 보장합니다. 하부 구조는 일체 용접 박스 구조에 주요 부위를 보강하여 비틀림 저항성을 향상시켰으며, 하부 보호판은 주요 부품을 파편으로부터 보호합니다. 구동 휠과 가이드 휠은 경화 처리되었으며, 궤도 피치에 맞춰 정밀 가공된 톱니를 통해 효율적이고 안정적인 동력 전달을 보장합니다.

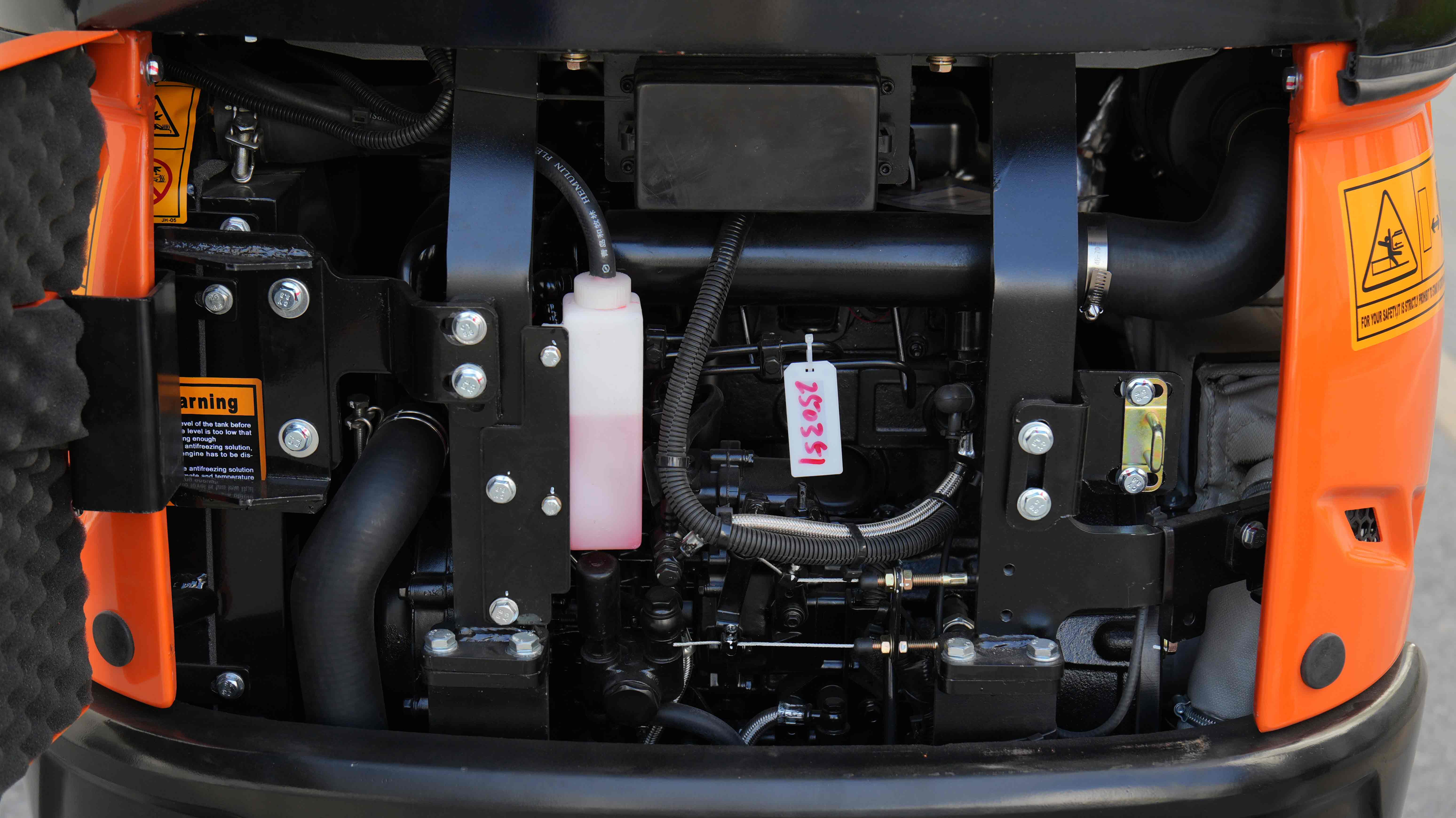

열악한 작업 환경에 적응하기 위해 굴삭기는 정교한 보호 장치와 시스템 구성을 갖추고 있습니다. 엔진실은 밀폐 구조에 방진 필터를 장착하여 먼지가 많은 환경에서도 엔진의 안정적인 열 방출을 보장합니다. 냉각 팬은 유압 오일 쿨러와 함께 작동하여 고온 환경에서도 안정적인 작동을 유지합니다. 유압 파이프라인은 내마모성 보호 슬리브로 덮여 있으며, 연결부는 오일 누출을 방지하기 위해 견고한 클램프형 구조를 사용합니다. 유압 탱크에는 레벨 게이지와 배출 밸브가 장착되어 있어 일상적인 점검 및 유지 보수가 용이합니다. 운전실 상단에는 작업등이 설치되어 야간 작업 효율을 높이고, 장비 측면에는 공구함이 있어 편리하게 공구를 사용할 수 있습니다.
